¿Qué es la impedancia de bucle de falla (Zs) y por qué define la seguridad de una instalación eléctrica?
Una instalación eléctrica puede estar energizada, alimentar equipos y aparentar funcionamiento normal. Pero eso no significa que sea segura. Uno de los parámetros más críticos —y menos comprendidos— es la impedancia de bucle de falla (Zs). Este valor determina si una protección eléctrica realmente operará cuando ocurre una falla.
¿Qué es la impedancia de bucle de falla (Zs)?
La impedancia de bucle de falla es la oposición total al paso de corriente en el circuito que se forma cuando ocurre una falla a tierra.
Incluye:
- Conductor de fase
- Conductor de protección (PE)
- Fuente de alimentación
- Transformador
- Conexiones y empalmes
En términos simples: Mientras mayor sea la impedancia, menor será la corriente de falla.
¿Por qué es crítica en seguridad eléctrica?
Las protecciones eléctricas (interruptores automáticos) no actúan por “existencia de falla”, sino por nivel de corriente.
Si la corriente de falla es baja, la protección puede:
- No disparar
- Disparar tarde
- No cumplir tiempos normativos
Esto significa que una instalación puede tener protección instalada… pero no ser efectiva.

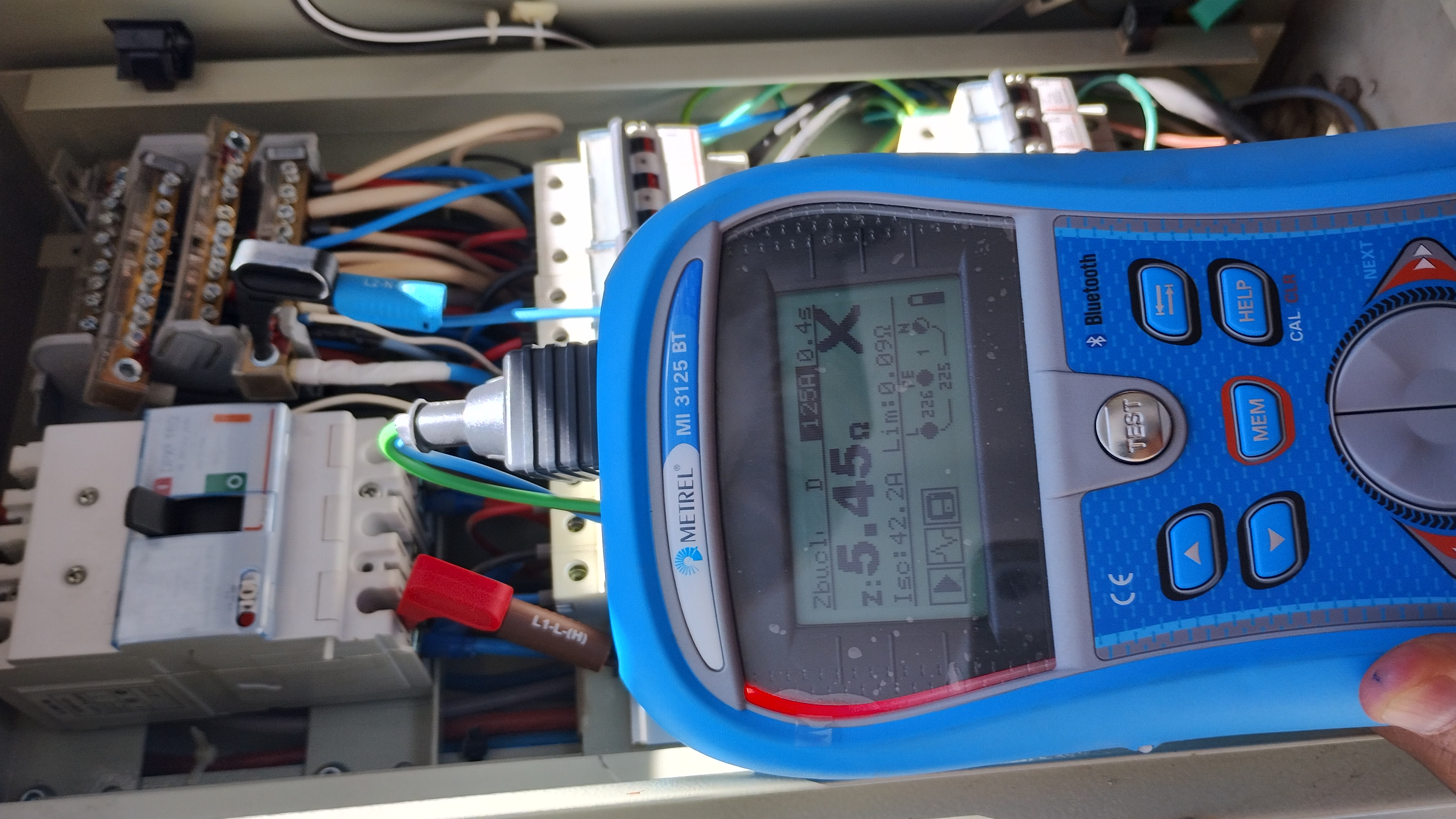

Ejemplo real en terreno
En una instalación medida se detectó:
- Zs: 5.45 Ω
- Corriente de falla estimada: 40 A
- Protección: interruptor caja moldeada 125 A
Resultado:
La protección no disparaba ante falla.
La instalación funcionaba normalmente, pero no respondía ante una condición crítica.
¿Cómo se mide la impedancia de bucle?
Se mide con equipos específicos de ensayo, como el Metrel MI 3125, que inyectan corriente y calculan la impedancia del circuito.
Esta medición se realiza directamente en:
- Tableros eléctricos
- Puntos de consumo
- Circuitos finales
No es una estimación. Es un dato real.
¿Qué exige la normativa?
Según criterios de verificación inicial, la impedancia de bucle debe permitir que la protección:
- Dispare dentro de tiempos definidos
- Genere corriente suficiente de falla
- Cumpla condiciones de corte automático
Esto depende del tipo de protección (curva B, C o D).
Error común
Uno de los errores más frecuentes es asumir que: “Si hay breaker, hay protección”
Pero en la práctica: Si no se mide Zs, no se puede asegurar el funcionamiento real del sistema.
Relación con la Verificación Inicial
La medición de impedancia de bucle forma parte de la verificación inicial eléctrica.
Es una de las pruebas clave para validar que la instalación responde correctamente ante una falla.
Detecta problemas que no se ven en una inspección visual.
Conclusión
La seguridad eléctrica no depende de que la instalación funcione,
sino de cómo responde ante una falla.
La impedancia de bucle de falla (Zs) es uno de los indicadores más importantes de ese comportamiento.
Si no se mide, no se puede asegurar.
¿Tu instalación está realmente protegida… o solo parece estarlo?
Muchas instalaciones funcionan, pero fallan cuando se miden.
La única forma de saberlo es con una verificación técnica real.
