¿Por qué un interruptor diferencial (RCD) puede no disparar? Riesgos reales en instalaciones eléctricas
Muchos creen que instalar un interruptor diferencial es suficiente para proteger una instalación eléctrica. Pero en terreno, la realidad es distinta. Es común encontrar diferenciales instalados… que no funcionan correctamente cuando se los necesita.
¿Qué es un interruptor diferencial (RCD)?
El interruptor diferencial (RCD) es un dispositivo de protección diseñado para cortar la energía cuando detecta una fuga de corriente.
Su función principal es:
✔ Proteger a las personas contra contactos indirectos
✔ Reducir riesgo de electrocución
✔ Actuar rápidamente ante fallas a tierra
El problema real: instalados, pero no verificados
En muchas instalaciones:
- El diferencial está presente
- El tablero se ve “correcto”
- Todo funciona normalmente
Pero…
Nunca ha sido ensayado.
¿Qué puede fallar en un RCD?
Un diferencial puede:
- No disparar
- Disparar fuera de tiempo
- Disparar con corrientes incorrectas
- Haber sido mal cableado
- Estar deteriorado
Y todo esto sin señales visibles.
¿Cómo se verifica un RCD?
La única forma real de validar un diferencial es mediante ensayo.
Se realizan pruebas como:
- Disparo a corriente nominal (IΔn)
- Disparo a múltiplos (x1, x5)
- Medición de tiempo de disparo
- Verificación de funcionamiento
Estos ensayos permiten saber si el equipo cumple su función.
Ejemplo real en terreno
En una instalación medida:
- RCD instalado correctamente
- Tablero en buen estado visual
- Sistema energizado sin problemas

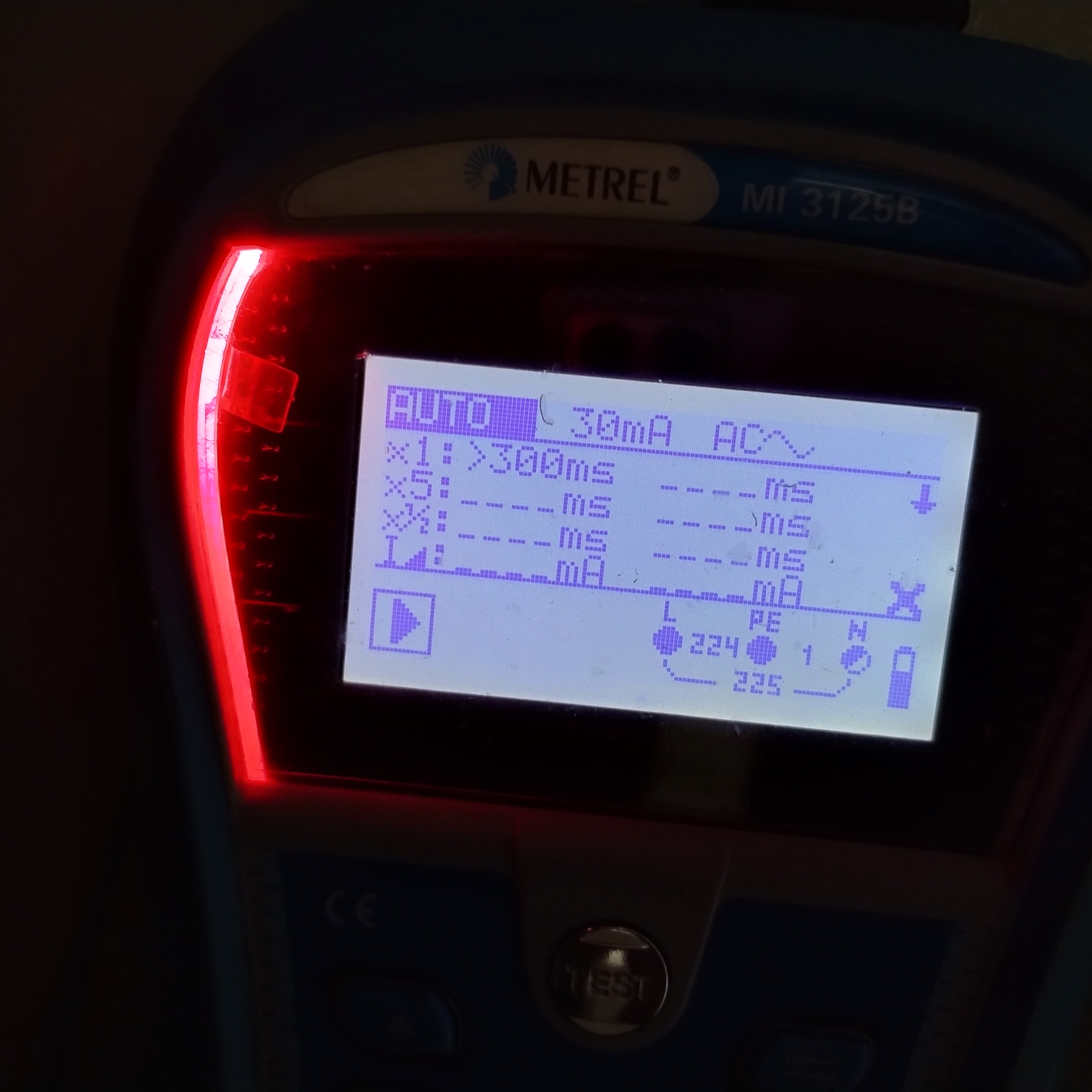

Resultado del ensayo:
Tiempo de disparo superior a 300 ms
No cumplía condiciones de seguridad
Conclusión:
La instalación funcionaba… pero no protegía a las personas.
¿Qué exige la normativa?
En una verificación inicial, los diferenciales deben:
- Disparar dentro de tiempos establecidos
- Actuar ante corrientes de fuga definidas
- Cumplir condiciones de protección
No basta con instalarlos. Deben ensayarse.
Error común
Uno de los errores más frecuentes:
Presionar el botón “TEST” del diferencial y asumir que está bien.
Ese botón solo verifica funcionamiento básico.
❌ No mide tiempos
❌ No valida condiciones reales
❌ No reemplaza un ensayo técnico
Relación con la Verificación Inicial
Las pruebas de RCD forman parte de la verificación inicial eléctrica.
Permiten validar que las protecciones realmente cumplen su función en condiciones reales.
Es una de las pruebas más críticas en seguridad eléctrica.
Conclusión
Un interruptor diferencial no garantiza protección por el solo hecho de estar instalado.
Debe ser ensayado.
La seguridad eléctrica no depende del equipo instalado,
sino de su comportamiento real ante una falla.
¿Tu diferencial realmente protege… o solo está instalado?
Muchos sistemas eléctricos funcionan, pero fallan cuando se miden.
La única forma de saberlo es mediante ensayos reales.
✔ Pruebas de RCD (tiempos y disparo)
✔ Medición de impedancia de bucle
✔ Evaluación completa de la instalación
✔ Informe de verificación inicial (IVI)
