Cómo se mide una protección diferencial (RCD)

08-03-2026

Las protecciones diferenciales deben verificarse con instrumentos de medición especializados. Durante el ensayo se evalúan: • corriente de disparo • tiempo de actuación • funcionamiento bajo distintas condiciones de prueba Esto permite confirmar que el dispositivo protegerá correctamente ante una fuga de corriente.

⚠️ El error más común: “apreté el botón TEST y funciona”

En muchas instalaciones se cree que el diferencial está en buen estado porque:

✔️ Se presiona el botón TEST
✔️ El equipo dispara

Pero la realidad es:

⚠️ Eso NO verifica su funcionamiento real ante una falla eléctrica.

 ¿Qué es medir un diferencial (RCD)?

Medir un interruptor diferencial es verificar que:

• Dispare con la corriente correcta
• Actúe dentro del tiempo exigido
• Proteja efectivamente a las personas

Esto solo se logra con instrumentación especializada.

¿Qué se mide exactamente?

1. Corriente de disparo (IΔn)

Es la corriente a la cual el diferencial actúa.

Ejemplo:

• Diferencial de 30 mA → debe disparar cercano a ese valor

2. Tiempo de disparo

Es el tiempo que tarda en desconectar ante una falla.

⚠️ Este valor es crítico para la seguridad humana.

3. Comportamiento en diferentes condiciones

Se evalúa:

• ½ IΔn → NO debe disparar
• 1 IΔn → debe disparar dentro del tiempo
• 5 IΔn → debe disparar rápidamente

Esto valida que el equipo responde correctamente.

¿Cómo se realiza la medición?

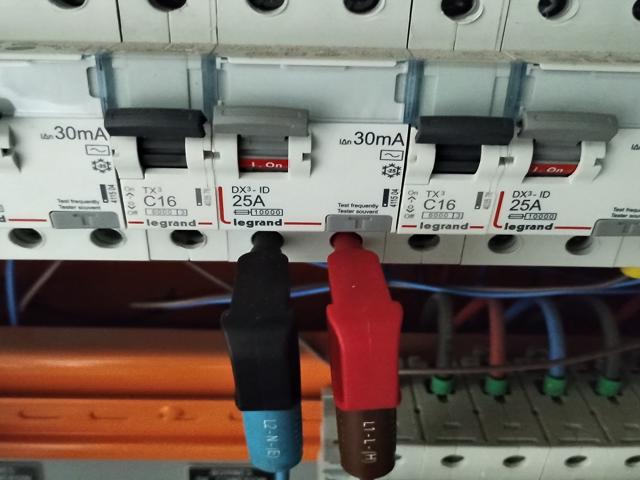

Paso 1: Uso de equipo de medición

Se utiliza un comprobador de instalaciones eléctricas que:

• Inyecta corriente de prueba
• Simula una fuga real
• Mide respuesta del diferencial

Basado en:

• IEC 61557

Paso 2: Configuración del ensayo

Se define:

• Tipo de diferencial (AC, A, etc.)
• Corriente nominal (30 mA, 300 mA, etc.)
• Tipo de prueba (instantánea, selectiva)

Paso 3: Ejecución de pruebas

Se realizan mediciones en:

• Diferentes niveles de corriente
• Diferentes fases
• Condiciones controladas

Paso 4: Análisis de resultados

Se verifica:

✔️ Tiempo dentro de norma
✔️ Corriente correcta
✔️ Funcionamiento consistente

⚠️ ¿Por qué es tan importante medirlo?

Porque un diferencial puede:

✔️ Estar instalado
✔️ “Funcionar” con el botón TEST

Pero:

❌ No disparar a tiempo
❌ No proteger ante una falla real

🔥 Riesgos de un diferencial no verificado

• ⚡ Electrocución
• 🔥 Incendio eléctrico
• ❌ Protección inexistente
• ⚖️ Responsabilidad legal

Relacionado con:

• Decreto Supremo N°8 Chile

Caso real en terreno

Instalación con diferencial operativo:

• Botón TEST funcional
• Sin fallas visibles

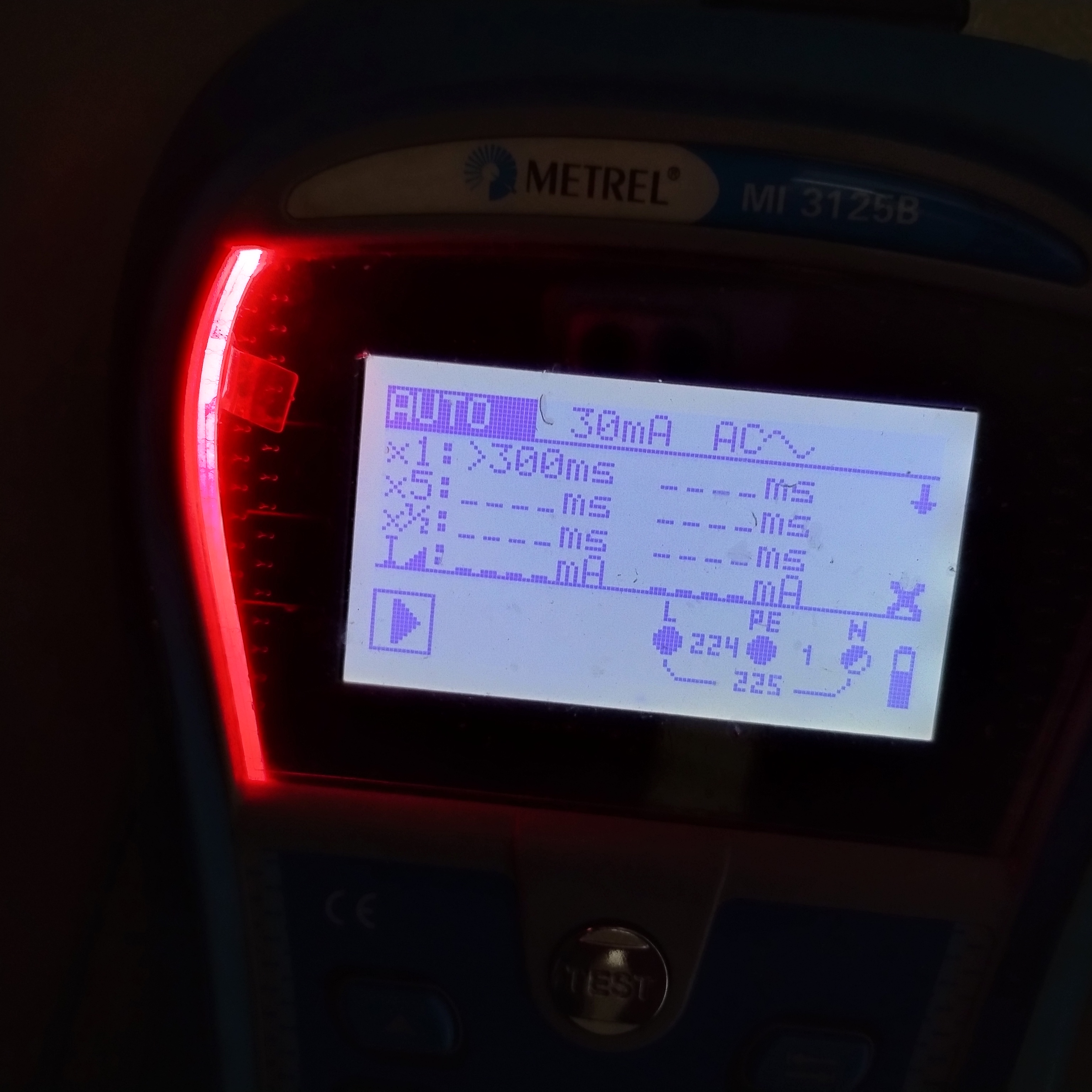

Medición:

❌ Tiempo de disparo fuera de norma
❌ Protección ineficiente

⚠️ Instalación energizada… pero insegura.

Conclusión:

El botón TEST solo verifica el mecanismo…

⚠️ La protección real se verifica midiendo.

Si tienes una instalación eléctrica:

¿Tus diferenciales están medidos… o solo probados con TEST?

📩 En JGV Ingeniería Eléctrica realizamos:

• Ensayos de interruptores diferenciales (RCD)
• Verificación inicial (RIC 19)
• Auditoría eléctrica
• Diagnóstico técnico con respaldo medible
