En faena minera: la instalación estaba operativa.
Pero la protección RCD no era verificable, ya que habia presencia de tension en el neutro de la instalación.
Fui convocado como verificador eléctrico de tercera parte a una instalación de faena en una minera.
La instalación había sido ejecutada por:
Ingenieros eléctricos en turnos.
Con supervisión en terreno.
Es decir, un equipo competente y con experiencia.
Durante la verificación encontramos:

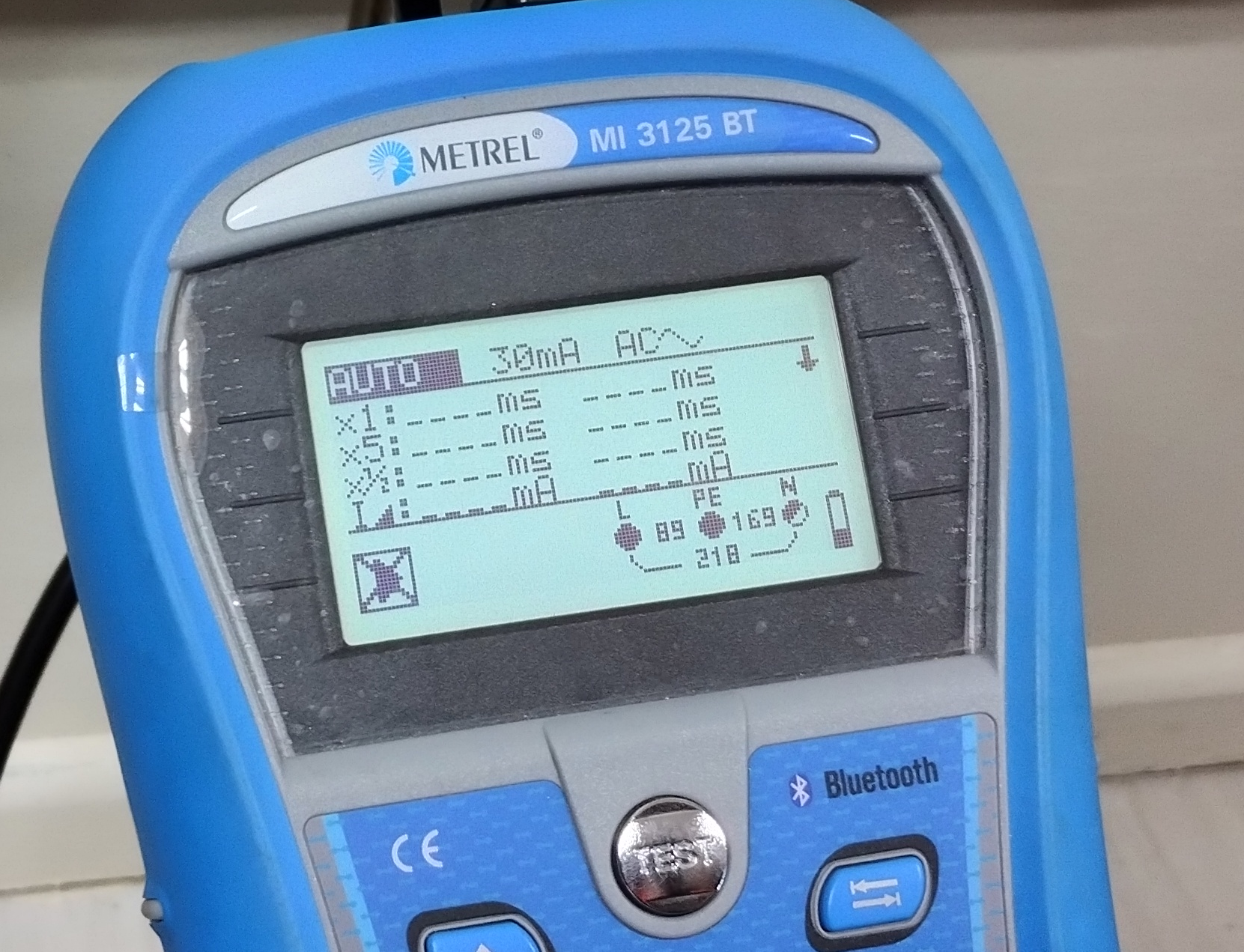

Fase – Neutro: 218 V
Fase – Tierra: 89 V
Neutro – Tierra: 169 V
Al intentar ejecutar ensayos de RCD: No fue posible realizar la medición
⚡ ¿Qué significa esto en simple?
El sistema estaba alimentado por generador con el neutro sin referencia a tierra.
Esto genera una condición donde: Las protecciones diferenciales pueden no operar ante fallas reales.
Punto clave para operación.
La instalación:
✔ Estaba energizada
✔ Tenía protecciones instaladas
✔ Había sido ejecutada por profesionales
Pero:
No existía evidencia de funcionamiento efectivo de las protecciones
Contexto técnico (importante).
Las verificaciones iniciales exigidas por la SEC (RIC) están basadas en estándares internacionales como:
IEC 60364
IEC 61557
Estos estándares no solo exigen instalar. Exigen medir y comprobar
Reflexión (sin juicios)
En terreno, incluso con buenos equipos de trabajo:
Algunas condiciones no son evidentes
No todo se detecta en la ejecución
No todo queda validado sin medición
Por eso:
La verificación independiente agrega una capa real de seguridad
Acción técnica
Referenciar neutro del generador a tierra
Definir esquema adecuado (TT / TN-S)
Repetir ensayos de RCD
Cierre
En instalaciones críticas, no basta con que esté bien construido. Es clave comprobar que responde correctamente ante falla.Si estás a cargo de operación, mantenimiento o activos: La pregunta no es si tienes protecciones. Es si ya fueron verificadas bajo condiciones reales.
